Рулонные шторы и карнизы Legrand c умным домом NETATMO

Компания LEGRAND выпустила в сотрудничестве с NATATMO свой умный дом, который создан базе SMART комплектов и фурнитуры

► Valena Life

► Valena Allure

► Celiane

Основной составляющей данного умного дома есть стартовый СМАРТ- комплект с выключателем Я дома / Я вне Дома.

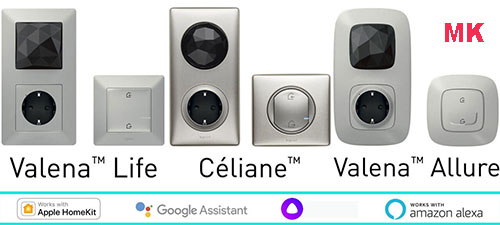

Основные блоки для разных серий выглядят таким образом и поставлются в базовых цветах - белый, алюминий и антрацит :

Не будем углубляться в данную систему детально - очень много информации есть в сети и в ютуб. Коротко можно сказать только одно, что в ней есть большое количество различных реле , выключателей и модулей что говорит уже про полноценную систему умного дома для частной квартиры или дома работающей по беспроводному радиоканалу.

В данной статье поговорим про работу данного умного дома с автоматическими шторами и карнизами с помощью умного выключателя для ролет и приложением HOME + Control. Подключение и установка.

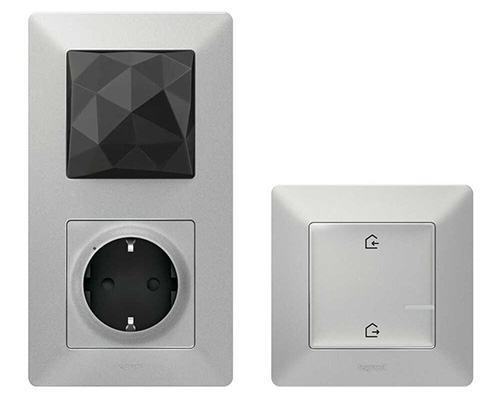

Основным мозгом системы умного дома Legrand есть ШЛЮЗ с розеткой при покупке котрой в комплект входит беспроводной выключатель "Я дома/вне дома" для групового управления всеми приборами в доме (или нвпример отдельно светом ) .

ШЛЮЗ подключается к сети 220 вольт и бывает в разных цветах с коллекциями Valena Life и Allure.

Для подключения электрокарниза, жалюзи или рулонной шторы необходимо использовать умный проводной выключатель рольставней Legrand.

►Серия Valena Life :

752190 Valena life белый

752290 Valena life бежевый

752390 Valena life серый

► Серия Valena Allure :

752690 Valena Allure слоновая кость

752890 Valena Allure антрацит

752590 Valena Allure белый

752790 Valena Allure алюминий

752990 Valena Allure перли.

►Серия Сeliane :

067726 Celiane with Netatmo белый

064896 Celiane with Netatmo графіт

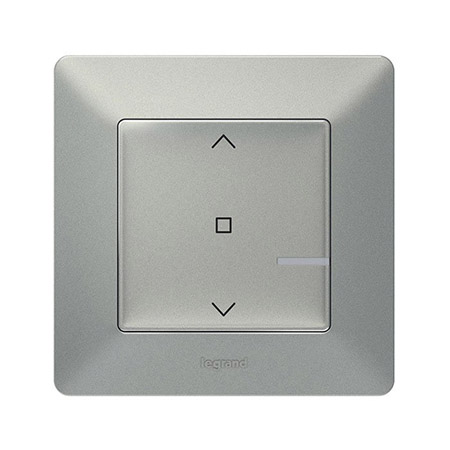

Для примера покажем фото выключателя 752390 Valena Life серый :

Выключатели проводные 220 вольт и управляют моторами для штор и жалюзи с механическили или электронными концевиками без встроенного принимающего блока. Принцип работы данных электроприводов должен быть  - "ПЕРЕКИДКА ФАЗЫ "

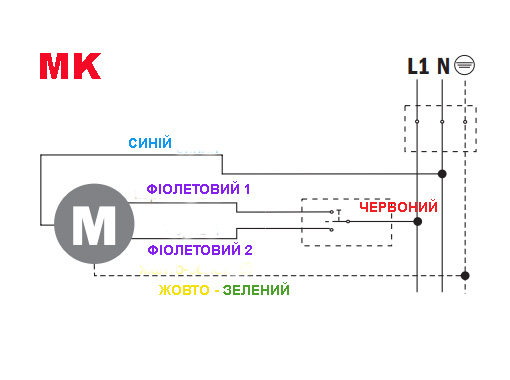

Схема подключения выключателя выглядит таким образом :

Тоесть на схеме видно что к двигателю подходит 4 провода  :

- желто-зеленый это ЗЕМЛЯ

- голубой - НОЛЬ

- фиолетовый 1 - ДВИЖЕНИЕ  ШТОРЫ  ВВЕРХ

- фиолетовый 2 - ДВИЖЕНИЕ ШТОРЫ ВНИЗ.

- красный -  ФАЗА - подходит только к Выключателю.

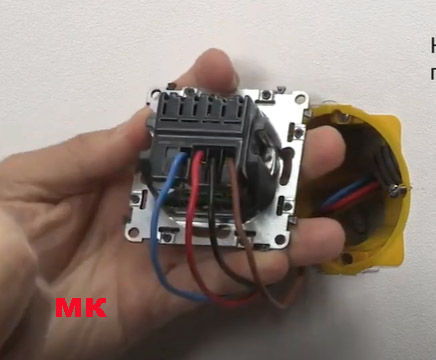

Схема подключения непосредственно к мотору выглядит таким образом - привязываясь к кабелям на схеме  :

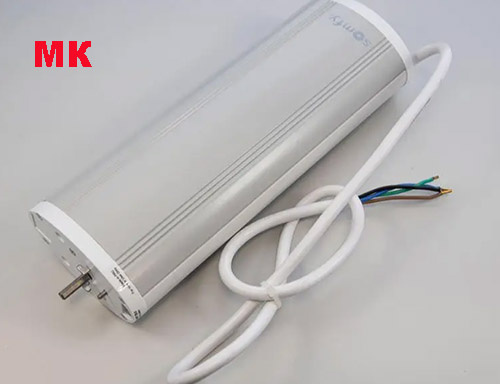

Для автоматических карнизов используются фазные моторы серии WT.

В SOMFY - самые распространенные MOVELITE 35 WT или  ULTRA 60 е WT

Для автоматики Forest - электрокарниз Forest AC или для тяжелых штор FMS .

Для рулонных штор для работы с данным выключателем мы рекомендуем применять такие моторы :

- Somfy Sonesse 3/30

- Somfy Sonesse 6/20

- Dooya 6/20 WT

И многие другие.

Групповое управление несколькими карнизами или ролетами Legrand

Умными проводными выключателями  Valena в качестве групового управления также возможно управлять как со смартфона - составляя сценарии , так и с помощью группового беспроводного выключателя который является курирующим элементом.

Он также как и вся система данного умного дома работает по протоколу Zigbee с частотой 2,4 Ггц.

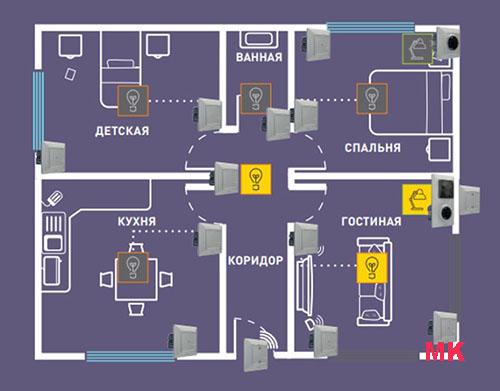

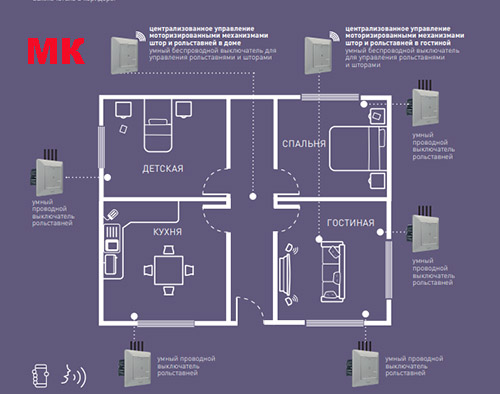

Он программируется на проводные выключатели и группой ими управляет. Например по вот такому  варианту от Legrand, где видно что всеми шторами в доме можно управлять от группового радио-выключателя установленного в коридоре.

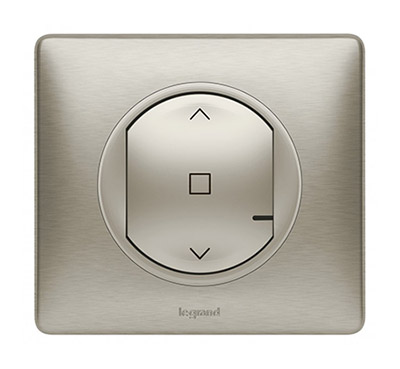

Вот так выглядит умный выключатель серии Celliane с маркировкой 067647 Титан – Celiane with Netatmo:

Также есть белый и граффитовый беспроводной выключатель : 067646 и 064897.

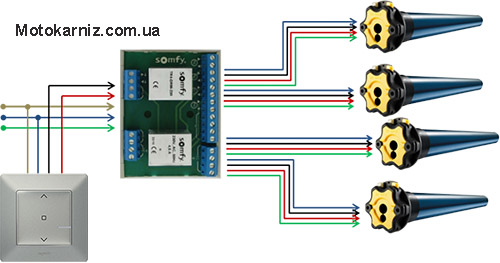

Можно и не идти по принципу предложеному Legrand и управлять от одного проводного выключателя несколькими шторами - установив реле группового управления для рулонных штор и жалюзи - это сэкономит место и количество кабеля протянутого от проводных умных выключателей.

Сверху показан вариант использования штратного реле Somfy для 8-ми электроприводов для ролет.

Управление от смартфона, проводного выключателя и радио выключателя Zigbee c AppleHome Kit

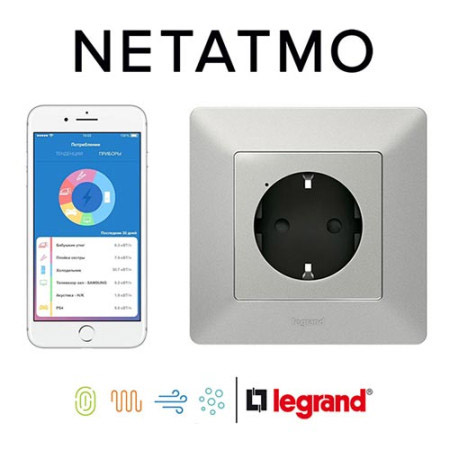

Legrand своим умным домом Netatmo сделал очень практичную вещь создав управление с совершенно любых устройств - включая от смартфона с приложением  HOME + CONTROL

В обычных автоматических рулонных шторах обычно очень сложно управлять вместе и выключателями и пультом и смартфоном  - Легранду это удалось.

Проложение скачивается в Play Market или AppStore и выглядит очень достойно, а также работает корректно. В нем возможно программировать сценарии и группы , управлять шторами, диммировать свет и многое другое.

Более подробно про настройку приложения с его элементами возможно найти на официальных сайтах бренда.
