Рулонные шторы на пульте управления

Цель данной статьи очень проста – провести обзор существующих на рынке разновидностей пультов управления, их особенностей, подключение двигателей  для тканевой ролеты на пульте к сети питания , программирование и т.п.

К пультам управления обычно относят все варианты дистанционного управления ролетами , будь то с использованием радиоволн, инфракрасных волн и т.п..

Видимые разновидности пультов :

• Пульт
• Настенный радиовыключатель
• Встраиваемые отдельные блоки “приемники” в настенные выключатели

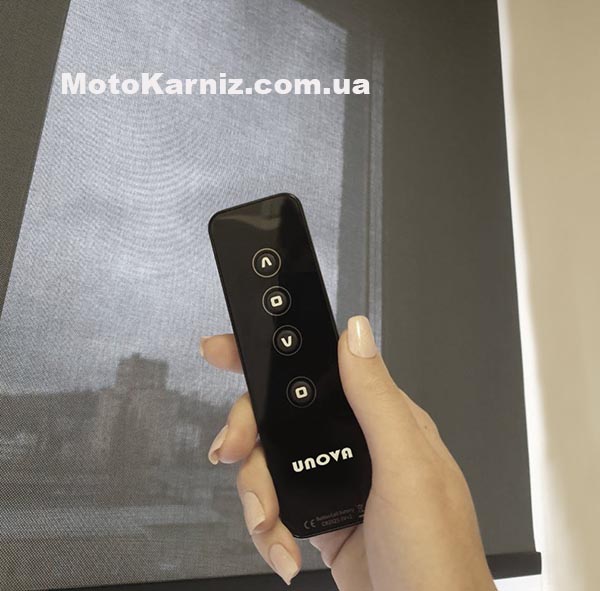

Управление от пульта  – это в целом самый простой вариант автоматизации и очень практичный.

Для подключения такой автоматической рулонной шторы необходимо просто проложить к электроприводу питание 220 вольт и ВСЕ !!!  Все будет работать .

Если при использовании проводного настенного выключателя  нужно “правильно”прокладывать кабель (согласно электрических схем от производителя)и в четкой привязке к количеству изделий в помещении ( для этого есть отдельная статья)   - то для радиоуправления – этого не нужно – необходимо просто подключить питание 220 Вольт (24 вольта) на тканевую ролету (включить ее в розетку 😊).

Пульты управления обычно имеют радиус действия 100-200 метров ( в условиях прямой видимости ) – это практично для управления большими группами моторизированный тканевых ролет как в групповом сценарии, так и индивидуально.

Ремарка : Радиоволны с самыми распространенными частотами 433 и 868 МГц очень подвержены воздействию помех – поэтому при планировании каких-либо сложных сценариев – на это необходимо обращать внимание!! Или консультироваться со специалистом.

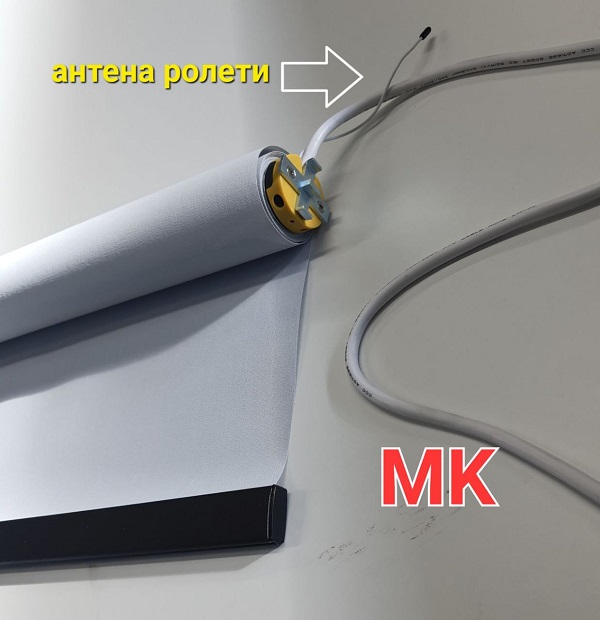

Ролеты с электроприводом на пульте имеют антену

Антена -это визуальная  отличительная особенность , по которой легко определить тип электропривода для рулонной шторы при покупке или на объекте.

Также это важно учесть во время монтажа – при плохом сигнале нужно обратить внимание на антену (вынуть с короба, выпрямить и т.п.)

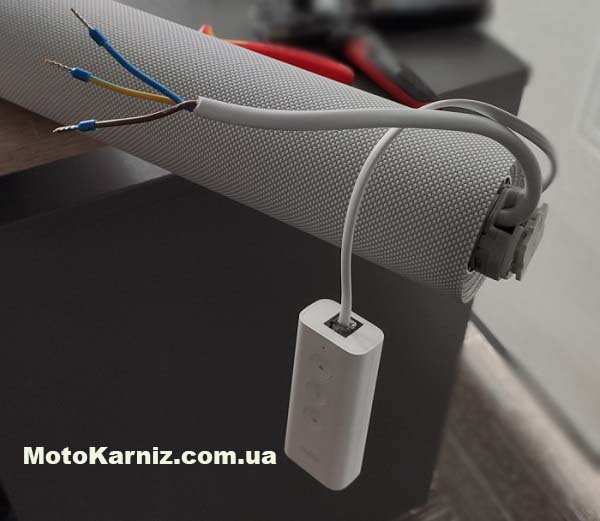

Например в некоторых более “умных ” моторах – рядом с антеной есть еще кабеля программирования – например в XiaomiAquaraон выглядит так :

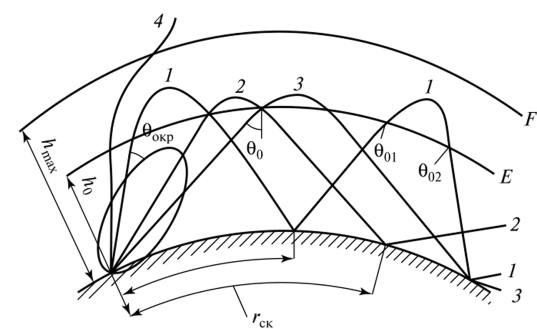

Из теории распространения радиоволн –  при распространении волны имеют свойства как огибать препятствия, так и проходить через них – поэтому при больших помещениях в зависимости от точки “отправления”сингала есть вероятность попадания антены изделия тканевая ролета на пульте в мертвые зоны радиосигнала.

Это может привести к :

• Не одновременному старту/остановки штор при опускании/поднимании ;
• Требует при нажатии на пульт – делать это не кратковременно, а сознательно удерживая клавишу на 1 – 1,5 секунды.
• Не прохождению сигнала из-за возможных помех ( в густонаселенных районах города);

Дальность – зависти от производителя ролет , но в среднем – это одна кирпичная перегородка ( внутри помещения ) и 100-200 метров на открытом пространстве.

Самые распространенные рулонные шторы на пульте – это SOMFYи DOOYA

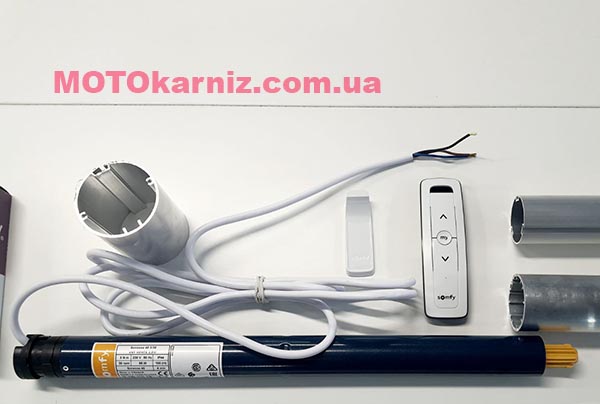

 Моторы с электроприводом от SOMFY с управлением от дистанционного пульта - это вся серия на которой указано RTS - тоесть radio - transmittion-systems . Приемо передающий блок вмонтированный внутри мотора и именно из него выведена антена для приема / передачи сигналов.

Самая ходовая серия - это Sonesse RTS с вариантами тяговитости/мощности и скорости - 3/30, 6/20 ,9/12 которые предназначаются для различных размеров изделий и типов систем.

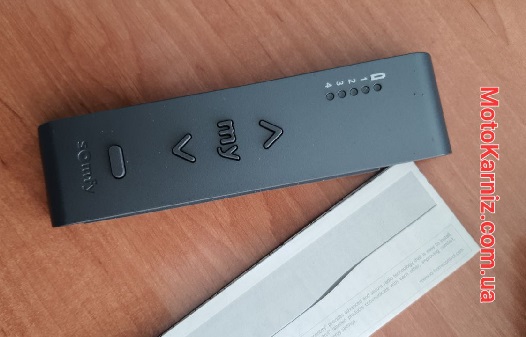

Данными двигателями возможно управлять как классическим пультом управления - например Situo , или более старым  Telis .

Обзор доступных вариантов пультов SOMFY можно посмотреть по ссылке .

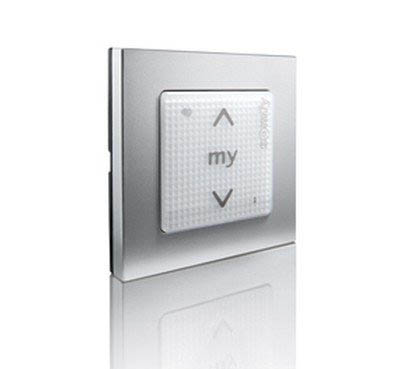

Так и с помощью настенных тактильный или сенсорных выключателей Smoove - красивых клавиш, которые могут устанавливаться как отдельно, так и монтироваться в выключатели. Это радиопередатчики на батарейке, которые крепятся к стене.

А также блоком управления выключателем  - микро-передатчик на батарейке-таблетке Transmitter Shuttle In-wall  -очень практичный девайс - который управляется от классического выключателя жалюзи - Gira, Schnider ,Legrand и другие и дает радиокоманду на управление рулонной шторой.

С помощью него возможно управлять радиопультом и выключателем - одновременно. Это функция практична - и очень востребованна.

Тканевая ролета на пульте - как настроить пульт

Как и говорилось ранее - подключение и настройка пульта управления на рулонной шторе процесс простой.

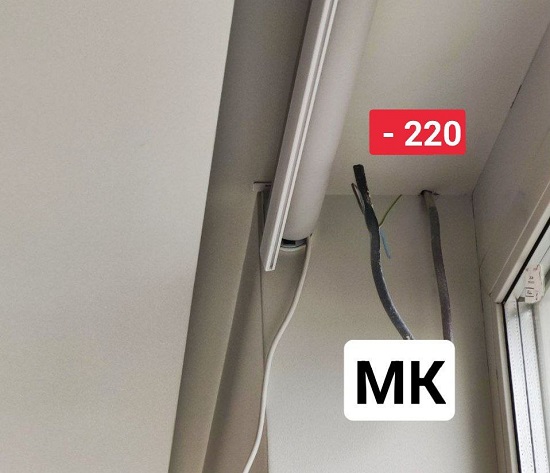

Подключаем ее к сети 220 вольт - используя кабеля НОЛЬ, ФАЗА и ЗАЗЕМЛЕНИЕ.

Обычно после включения некоторые ролеты (обычно китайского прозводства) издают специфичный одномоментный звук.  Например моторы Sonesse RTS производства SOMFY -  Франция - никаких звуков не издают.

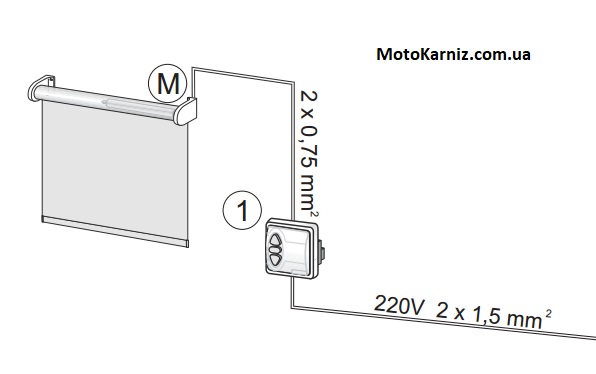

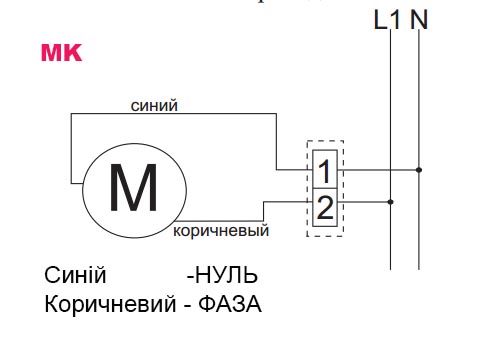

Для французкого электропривода Sonesse или Altus схема подключенияк ролете 220 вольт будет такой :

Далее подвязываем к ролете - пульт радиоуправления и расскажем как это делать с мотрами Somfy и моторам Novo/

Настройка SOMFY :

шаг 1 - после подачи на автоматическую рулонную штору питания 220 вольт - одновременно нажать на пульте ан кнопку ВВЕРХ-ВНИЗ

Тканевая ролета после нажатия должна коротко двинуться вверх-вниз - это обозначает что пульт записан на данную штору.

шаг 2 - установка конечных положений. Ведем ролету с помощью кнопок Вверх-вниз в необходиму верхнюю точку.  После остановки в данном положении, для ее запоминанием электроприводом необходимо одновременно нажать ВНИЗ + СТОП  на время более 2 секунд.

шаг 3 - после выставления верхней конечной точки ролета поедет вниз. Ведем ее также как и при шаг 2 в необходимое положение внизу и нажимаем ВВЕРХ + СТОП более 2 секунд .

После этого автоматическая рулоная штора сама начинает двигаться к Верхнему ( уже настроенному ) конечному положению и останавливается в нем.

шаг 4 - положения и пульт настроены. Для запоминания проделанной работы - необходимо перевернуть пульт и нажать на нем кнопку PROG - ролета коротко двинется вверх/вниз сигнализируя что пульт настроен на изделие.

Программирование окончено.
